[아두이노] 보조배터리만들기 아두이노 외부전원으로도 사용가능하지요.

아두이노와 같은 개발보드는 외부 전원 없이 작동하기 어렵습니다. 하지만 외부 전원을 직접 만들어보면 언제 어디서든 아두이노를 활용할 수 있습니다. 이 글에서는 아두이노 전용 보조배터리를 만드는 방법을 소개합니다.





1. 왜 이 보조배터리가 필요한가요?



1. 휴대성 향상
   • 전원이 제한된 장소에서도 아두이노를 사용할 수 있습니다.
2. 다용도성
   • 이 보조배터리는 아두이노뿐만 아니라, 핸드폰 충전 등 다양한 용도로 활용할 수 있습니다.



2. 보조배터리만들기 필요한 재료 살펴보기



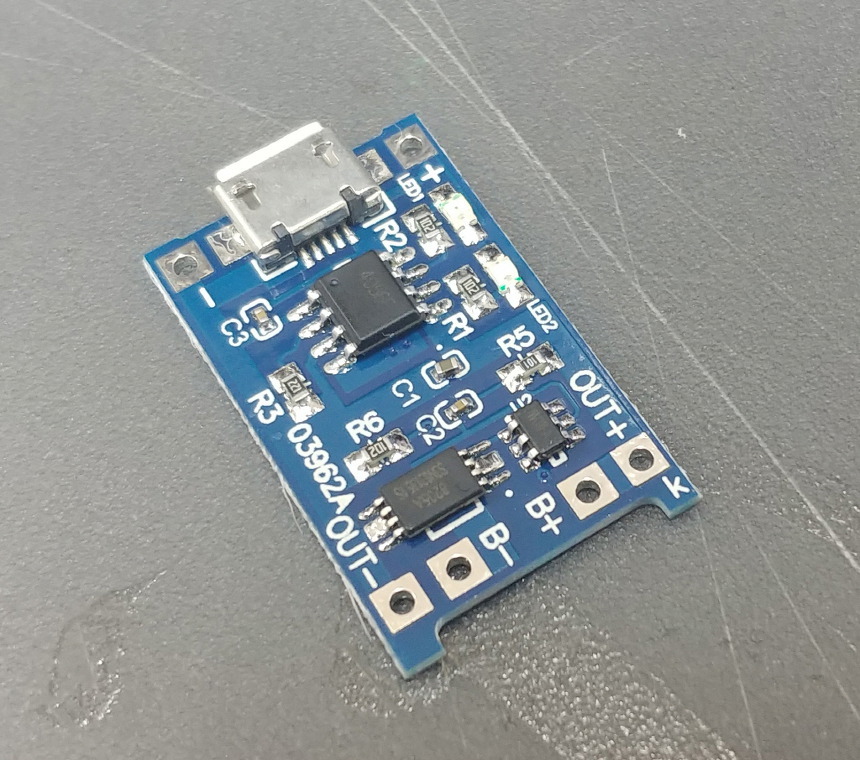

• 아두이노용 18650 충전 모듈 CHARGER

• • 배터리를 안전하게 충전해줍니다.

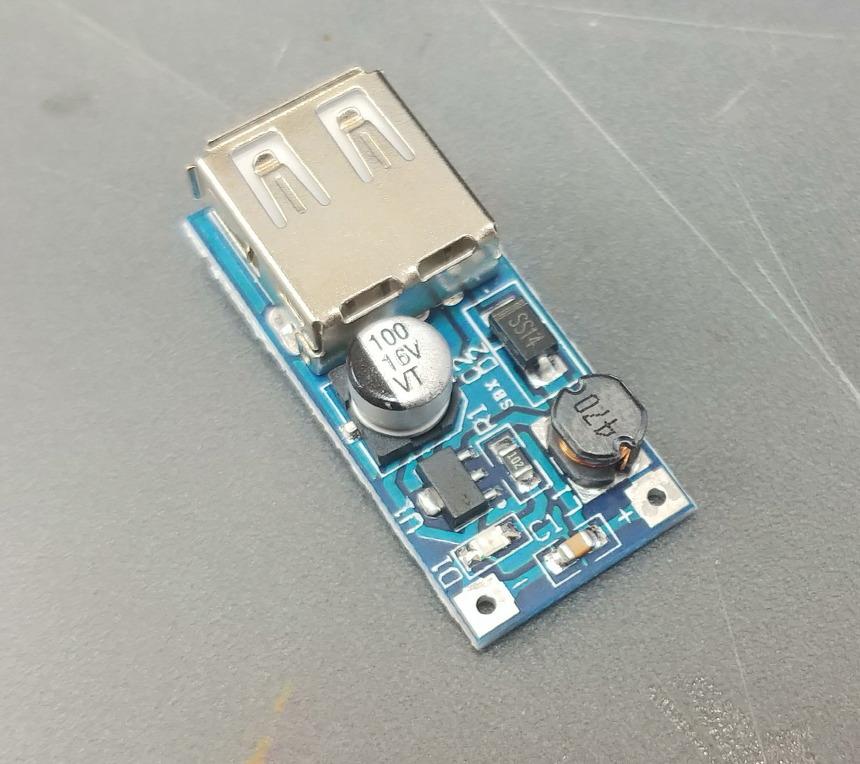

• 승압 부스터 스텝업 컨버터 USB 출력 포트 0.6A(IN 0.9~ 5V OUT 5V)(HAM1315)

  • 18650 배터리의 3.7V를 아두이노에 필요한 5V로 변환해줍니다.
  • 600mA 정도면 아두이노에서 몇몇 연결해서 쓰기에는 충분합니다.
  • 반대로 낮춰주는 스텝다운도 있습니다.

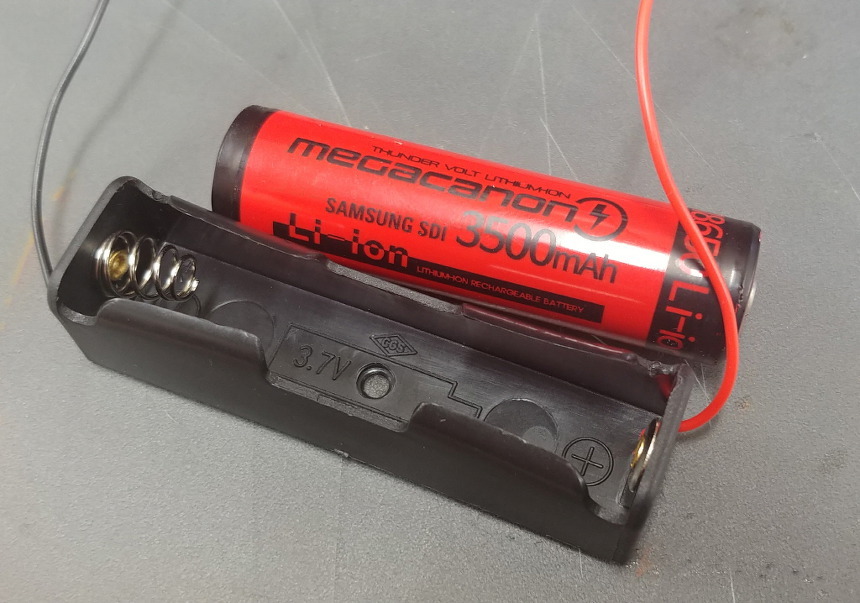

• 18650배터리와  홀더 케이스 18650-HOLDER

  • 전원의 주체로 배터리를 홀더에 끼워서 흔들리지 않고 충전과 사용을 반복할 수 있습니다.

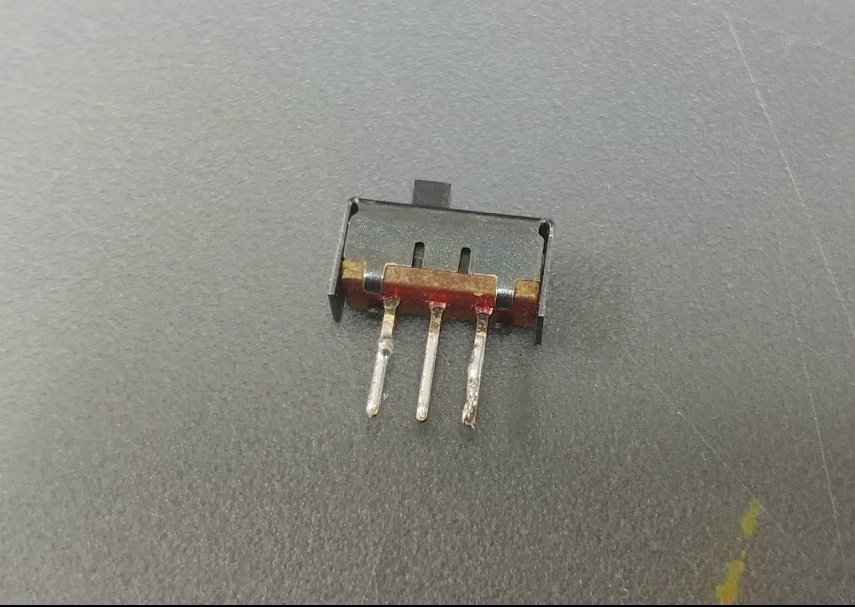

• 스위치 (전원 ON/OFF 용)
  • 전원을 켜고 끌 수 있는 장치. 꼭 필요한 부품은 아니지만, 효율적인 전력 관리를 위해 추천합니다.

위의 네개의 부품만 있다면 저렴한 비용에 보조배터리도 충분히 만들 수 있습니다. 부품 구매링크는 글의 마지막에 정리해 두었습니다.



3. 조립 방법

조립에는 코딩은 필요없이 순차적으로 진행하면 아두이노 보조베터리를 완성 할 수 있습니다.

1. 배터리 홀더 연결

18650 배터리 홀더의 +와 - 단자를 충전 모듈의 B+와 B-에 연결합니다.



2. 스텝업 모듈 연결

스텝업 모듈의 +를 충전 모듈의 OUT+에, -를 OUT-에 연결합니다.



4. 조립테스트

3번의 조립 과정을 거치면 충전이 가능한 아두이노 보조배터리가 완성되었습니다. 베터리홀더에 18650 배터리를 넣고, 휴대폰에 연결해서 테스트를 해보니 휴대폰 충전도 잘 됩니다.



이번에는 18650 배터리도 충전을 해보았습니다. 아두이노용 18650 충전 모듈 CHARGER는 충전을 할 때는 붉은색이였다가 충전이 완료가 되면 파란색으로 바뀝니다.

아두이노용 18650 충전 모듈 CHARGER에는 과충전 과방전 방지회로가 충전모듈에 자체적으로 있기 때문에 계속 전원을 연결한 상태로 나둬도 괜찮습니다.

하지만 승압부스터가 사용을 하지 않음에도 계속 Led에 불이 들어오는게 영 거슬립니다. 사용하지 않을 땐 꺼버릴 수 있으면 좋을거 같습니다. 그래서 스위치를 달아주도록 하겠습니다.



5. 스위치 설치로 보완하기

효율적인 전력 사용을 위해 스텝업과 충전 모듈 사이에 스위치를 설치합니다. 이를 통해 전원을 쉽게 제어할 수 있습니다.

1. 스위치의 위치

스위치의 위치는 스텝업과 충전모듈 사이에 위치합니다. 이 때 +선을 잘라서 스위치를 달아줍니다.



2. 스위치의 접지

스위치의 가운데 단자는 항상 연결이 되는 선이고, 양쪽끝 단자는 스위치 방향에 따라 연결이 붙었다 떨어졌다 합니다.

이제 스위치를 끄면 충전이 안될것이고 스위치를 켜면 충전이 될 것입니다.



5. 성능 평가

배터리 성능: 3.6V, 3.35A의 18650 배터리를 사용하면 전력은 약 12.06W입니다.

승압 후 성능: 스텝업 모듈을 통해 5V, 0.6A로 변환하면 전력은 3W입니다. 따라서 승압 후 사용 시간은 승압 전보다 대략 4배 정도 줄어들 것으로 예상됩니다.



마무리

아두이노 보조배터리를 직접 만들어보는 것은 어렵지 않습니다. 여러분의 아두이노 프로젝트에 자유롭게 활용할 수 있는 전원 솔루션을 제공할 수 있습니다. DIY의 재미와 함께, 여러분만의 아두이노 보조배터리로 프로젝트를 더욱 활발하게 진행해보세요!
